SWIT S-4609
Артикул: 00000001211

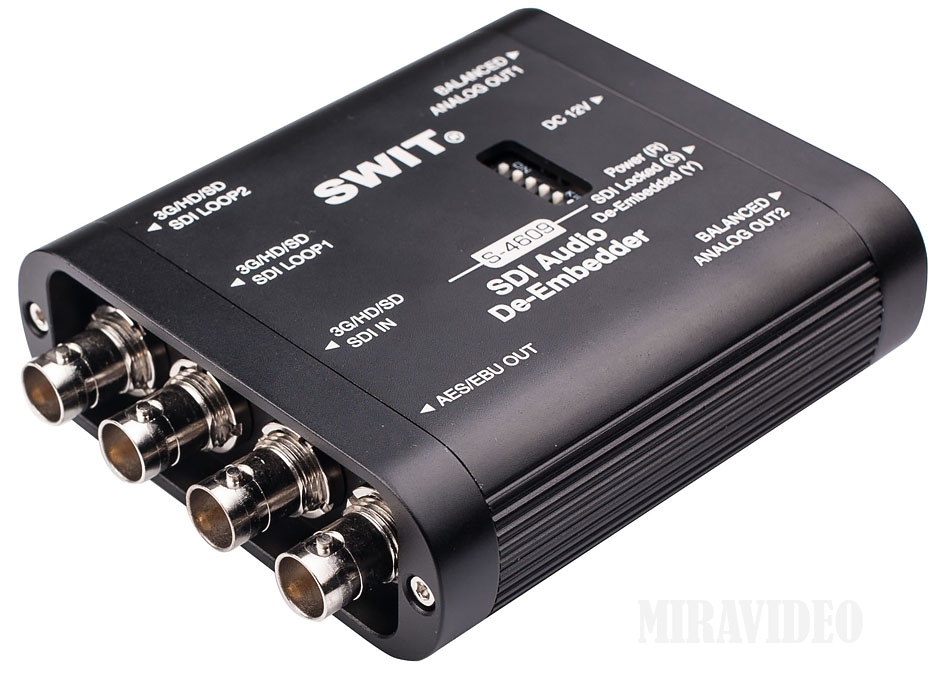

Портативный де-эмбеддер звука из сигнала SDI

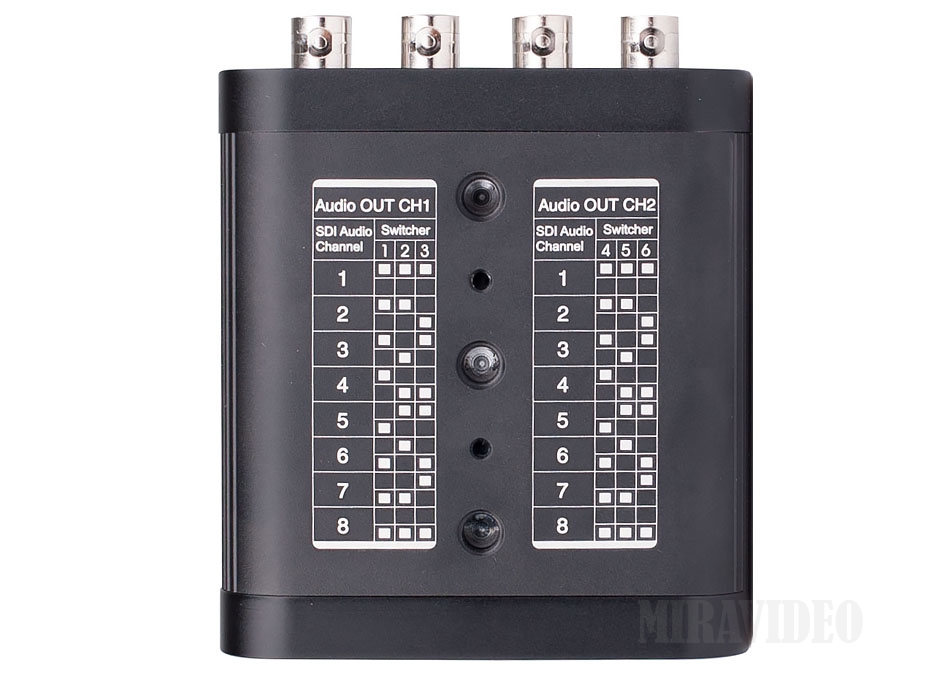

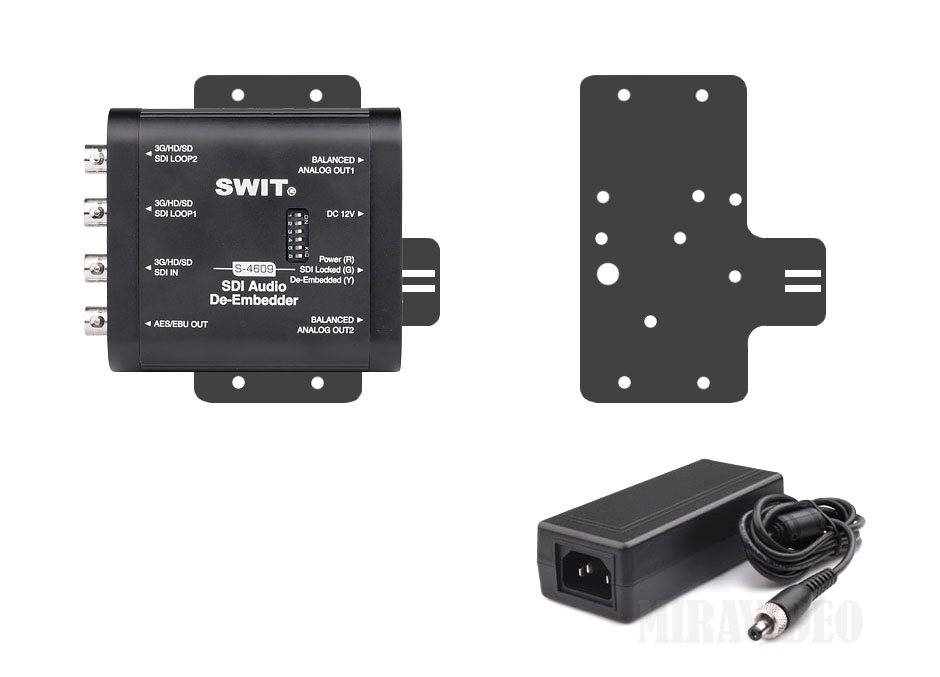

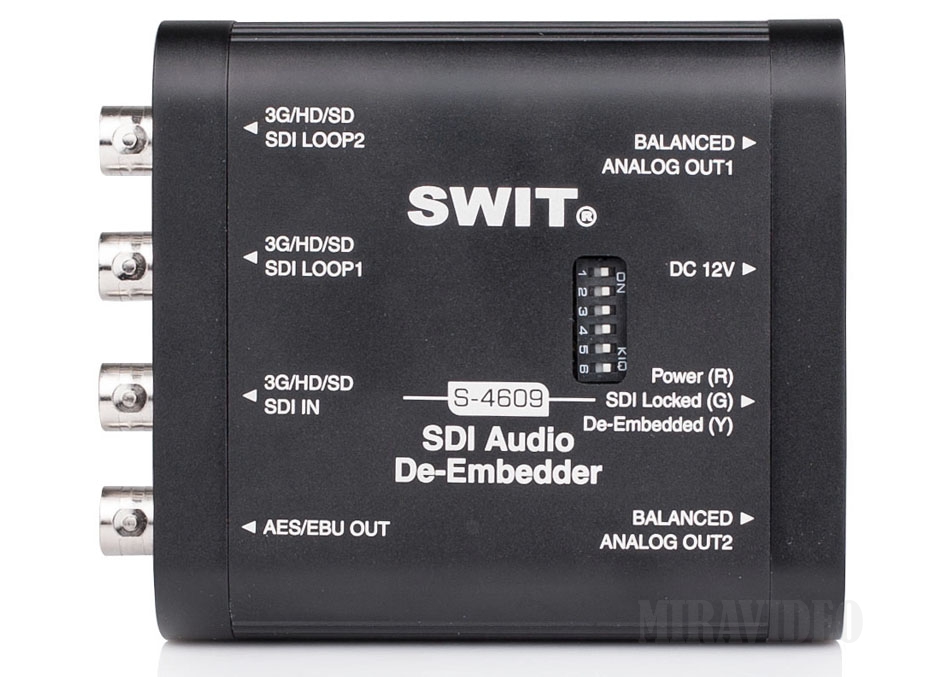

S-4609 предназначен для вывода двух каналов симметричного аналогового или цифрового AES/EBU звука из видеосигнала формата SDI. Выбор необходимого канала (1-8) производится переключателями на лицевой стороне блока. Таблица положений переключателей расположена на обратной стороне S-4609. В комплект поставки входит адаптер питания 220/12В и монтажная пластина с набором крепежных винтов.

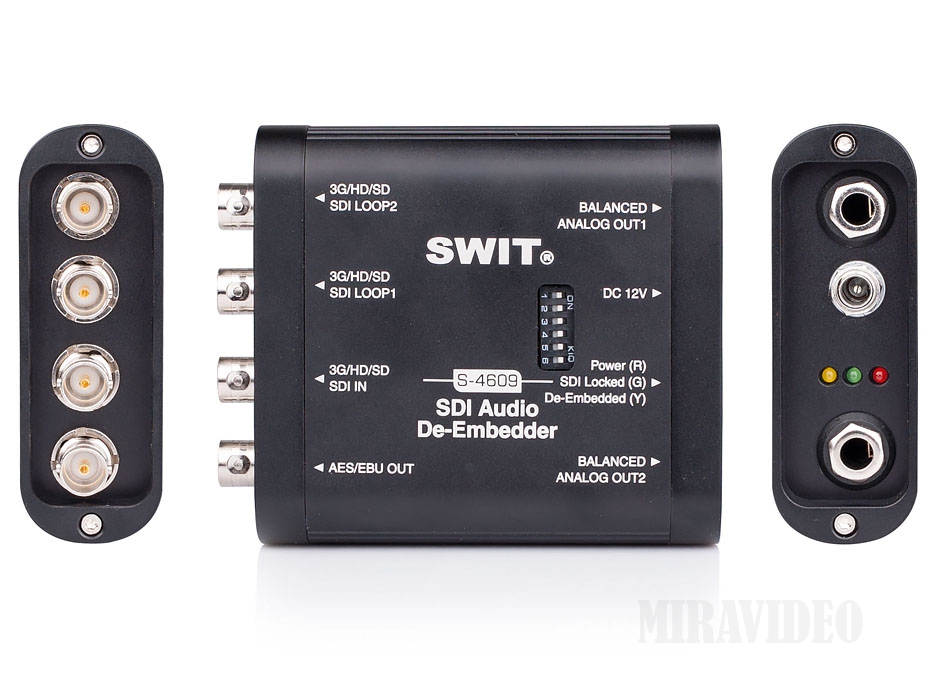

Вход
BNC (x1):
3G/HD/SD-SDI
Выход
BNC (x1):
цифровой звук AES/EBU
BNC (x2):
проходной 3G/HD/SD-SDI
Гнездо 6,35мм (x2):
аналоговый балансный звук
Поддерживаемое разрешение и форматы
SDI:
SMPTE-425M, 1080p (60/59.94/50)
SMPTE-274M, 1080i (60/59.94/50)
SMPTE-274M, 1080p (30/29.97/25/24/23.98)
SMPTE-RP211, 1080psf (30/29.97/25/24/23.98)
SMPTE-296M, 720p (60/59.94/50)
SMPTE-125M, 480i (59.94)
ITU-R BT.656, 576i (50)
SMPTE-425M, 1080p (60/59.94/50)
SMPTE-274M, 1080i (60/59.94/50)
SMPTE-274M, 1080p (30/29.97/25/24/23.98)
SMPTE-RP211, 1080psf (30/29.97/25/24/23.98)
SMPTE-296M, 720p (60/59.94/50)
SMPTE-125M, 480i (59.94)
ITU-R BT.656, 576i (50)
ЦИФРОВОЙ ЗВУК:
Тип: AES/EBU
Размах сигнала: 5В (макс.)
Квантование: 48кГц
Тип: AES/EBU
Размах сигнала: 5В (макс.)
Квантование: 48кГц
АНАЛОГОВЫЙ ЗВУК:
Динамический диапазон по выходу: +24дБ
Частотная характеристика: 20-20000Гц
Динамический диапазон по выходу: +24дБ
Частотная характеристика: 20-20000Гц
Общие характеристики
Требования к электропитанию:
постоянное 6-18В
Потребляемая мощность:
3
Вт
Рабочая температура:
от 0 до +50°C
Размеры:
98×84×29 мм
Вес:
0.235
кг
